產品簡介

　　JYA(K)型圓振動篩運動軌跡為圓，主要用于冶金選礦、選煤、建材、電力等行業干式物料的分級作業。該系列圓振篩采用目前國內先進的環槽鉚釘鉚接新工藝。大游隙軸承脂潤滑振動器，具有結構簡單，堅固耐用，噪聲低、安裝、維修方便等優點。

工作原理及結構特點

　　JYA(K)型圓振篩是利用普通電機外拖動振動器,使篩體沿激振力方向作周期性往復振動,物料進入篩體后,受力向出料端運動,從而達到篩分目的。

　　JYA(K)型圓振篩由振動源、篩體、篩網、減振裝置和底托組成,篩機側板采用優質鋼板制作而成,側板與橫梁、激振器底座采用高強度螺栓或環槽鉚釘連接,結構合理,堅固耐用。

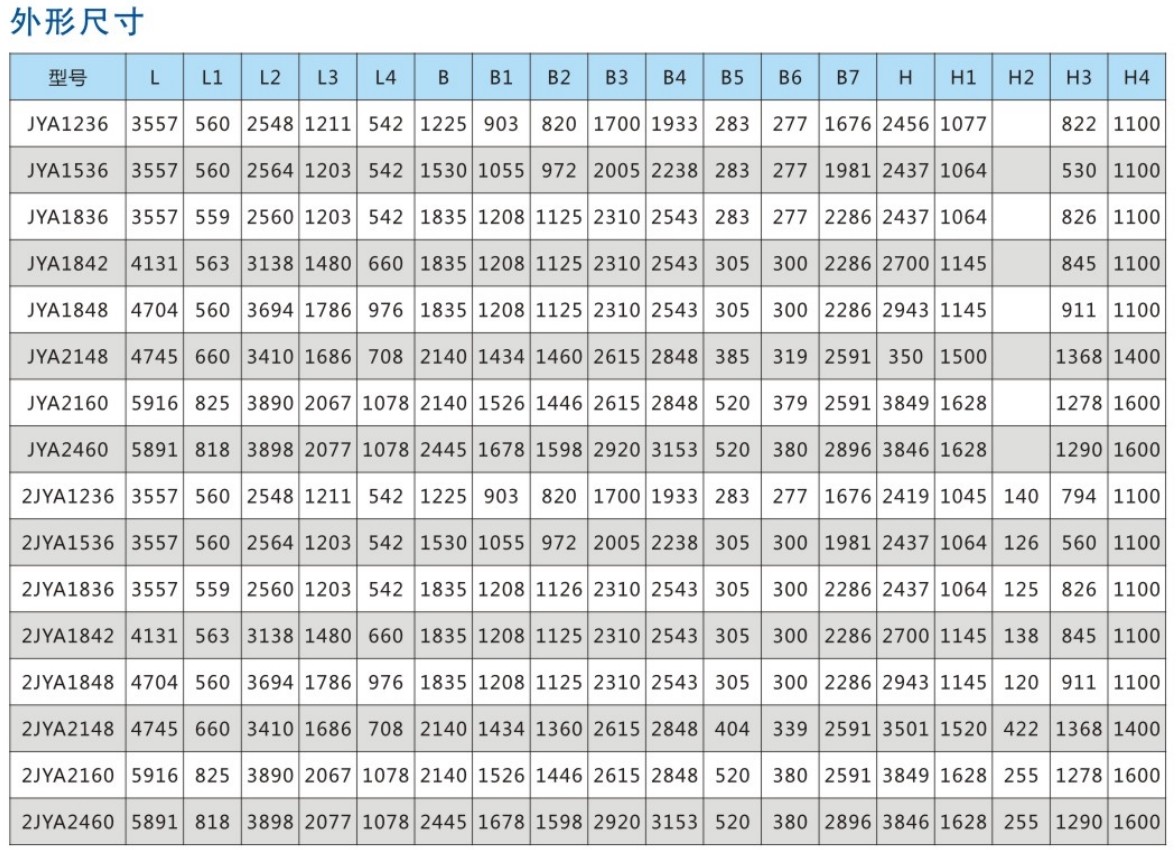

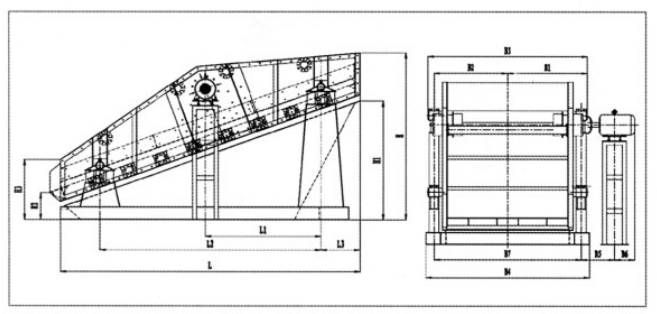

外形示意圖

安裝與調試

　　1.安裝前應參照安裝圖制作混凝土基礎，預埋地腳螺栓或預埋鋼板平面度誤差≤3mm,。

　　2.安裝完畢，檢查調整各組彈簧，每個支撐位置受力均勻，電動機軸線應低于激振器軸線3-5mm，對稱點支撐彈簧應水平等高(誤差≤3mm)。

　　3.篩機各部位應牢固連接，所有螺栓開機前應緊固一次。

　　4.調整激振器的偏心塊夾角，可以調整激振力，從而調整篩機振幅。5.與其他相鄰物之間的距離不小于100mm。

使用與維護

　　1.篩機啟動前，應檢查各緊固件螺栓有無松動，如有松動應緊固。

　?、?篩機空載運行4-6小時，要求篩體振動平穩，無橫擺及異常聲音，激振器軸承溫度≤75℃。3.空轉運行后，應將各部位螺栓重新緊固。

　　4.正常運轉后，定期檢查各緊固件螺栓緊固狀況。

　　5.經常檢查易損件，對已損壞或失去彈性的減震彈簧要及時更換。篩網發生松裂或磨損，應及時緊固或更換。

　　6.振源的調整、使用和維護，請參照振源使用說明書。(振動電機使用3個月后加油一次，激振器每月加油一次，半年小修一次，一年大修一次)。

　　7.停車前應先停止給料，待篩面物料篩分完后再停車。
